Перепрошивка ВЧ-модуля и S.Port устройств - OpenTX 2.0

Данная страница описывает процедуру прошивки S.Port-устройств (внутреннего ВЧ-модуля, внешнего модуля XJT, приемников серии X, и др.) с помощью аппаратуры FrSky Taranis или Taranis Plus, работающих под управлением OpenTX версии 2.0.


Подборку прошивок для ВЧ-модулей и приемников FrSky Вы можете найти в соответствующем разделе.


Для обновления внешних устройств, их необходимо подключить к контактам отсека для внешних ВЧ-модулей.

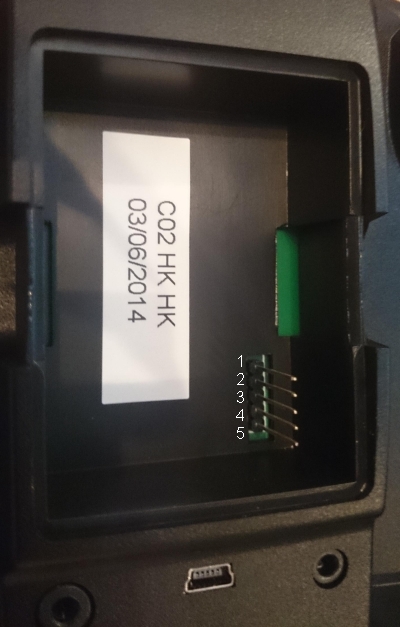

Внешний ВЧ-модуль XJT достаточно просто вставить в отсек. Остальные же устройства необходимо подключить по следующей схеме (нумерация контактов, как показано на картинке - сверху вниз, т.е. мы задействуем 3 нижних контакта):
Pin 3 – Switched power (питание от АКБ)
Pin 4 – Ground (земля)
Pin 5 – SPort data (сигнал S.Port)

Обратите внимание:
Большинство приемников и датчиков FrSky рассчитано на работу от источника питания напряжением от 4 до 10В. Поэтому, их подключение напрямую к 3-му контакту разъема ВЧ-модуля с большой вероятностью приведет к выходу прошиваемого устройства из строя. Рекомендуется подключать такое оборудование через BEC, понижающий напряжение АКБ до допустимых значений. В качестве альтернативы BEC, на время перепрошивки в аппаратуру можно поставить 2S LiPo аккумулятор.
Данное замечание не относится к ВЧ-модулям (XJT), т.к. допустимое для них напряжение находится в диапазоне от 6 до 15В.




Подготовка к прошивке:

Как сказано выше, необходимо скачать и установить в аппаратуру "специальную" версию OpenTX с поддержкой прошивки S.Port-устройств. Для этого:

  • Качаем файл со специальной версией OpenTX (создан на базе OpenTX версии 2.0.16): для Taranis, или для Taranis Plus.
  • Переписываем этот файл в директорию /FIRMWARES на SD-карте аппаратуры

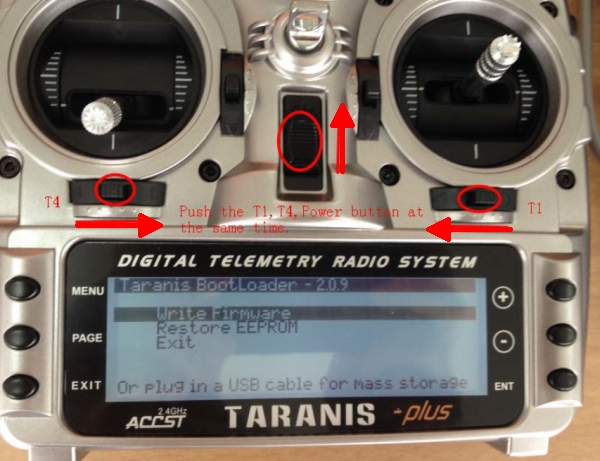

  • Зажимаем горизонтальные тримы ВНУТРЬ и включаем аппаратуру
  • Аппаратура запустится в режиме BootLoader'a:
  • Выбираем пункт "Write Firmware", затем нажимаем ENT
  • Выбираем файл прошивки, который мы переписали ранее, и снова нажимаем ENT
  • Ждем окончания процедуры прошивки, после чего перезапускаем аппаратуру
  • Если все работает - можно переходить к следующему шагу.


    Прошивка устройств через S.Port:

  • На аппаратуре должна быть установлена специальная версия OpenTX, как описано выше
  • Переписываем прошивки ВЧ-модуля, приемников и др. S.Port-устройств, которые мы хотим перепрошить, в директорию /firmware на SD-карте (не путать с /FIRMWARES !!!). Ссылки на прошивки приведены ниже.
  • Зажимаем горизонтальные тримы НАРУЖУ и включаем питание аппы. Аппа должна написать MAINTENANCE и выдать меню опций:
    Update Bootloader (прошивка бутлоадера)
    Update Int. XJT (прошивка внутреннего ВЧ-модуля)
    Update Ext. Sport (прошивка внешнего модуля)
  • Чтобы прошить устройство, выбираем нужный пункт и нажимаем кнопку MENU. Откроется список наших файлов в директории /firmware (*.frk). Выберите нужный файл, затем нажмите и подержите MENU (MENU LONG).
  • Аппа попросит подтверждения операции, например так:
  • Flash Ext.SP from
    XJT_141016.frk

  • Если все верно, нажмите MENU LONG снова. Запустится процесс перепрошивки выбранного устройства. Процедура не быстрая, скорость прошивки - примерно 1000 байт в секунду. Поэтому, в зависимости от размера файла, процесс может занять от 30 сек. до нескольких минут!


  • После обновления прошивки, Вы можете поставить любую нужную Вам версию OpenTX снова - обновленная прошивка ВЧ-части (а также всего остального), естественно, сохранится.
