Подключение телеметрии FrSky (S.Port) через конвертер уровней RS232

Рассмотрим подключение телеметрии от ВЧ-модуля FrSky XJT.

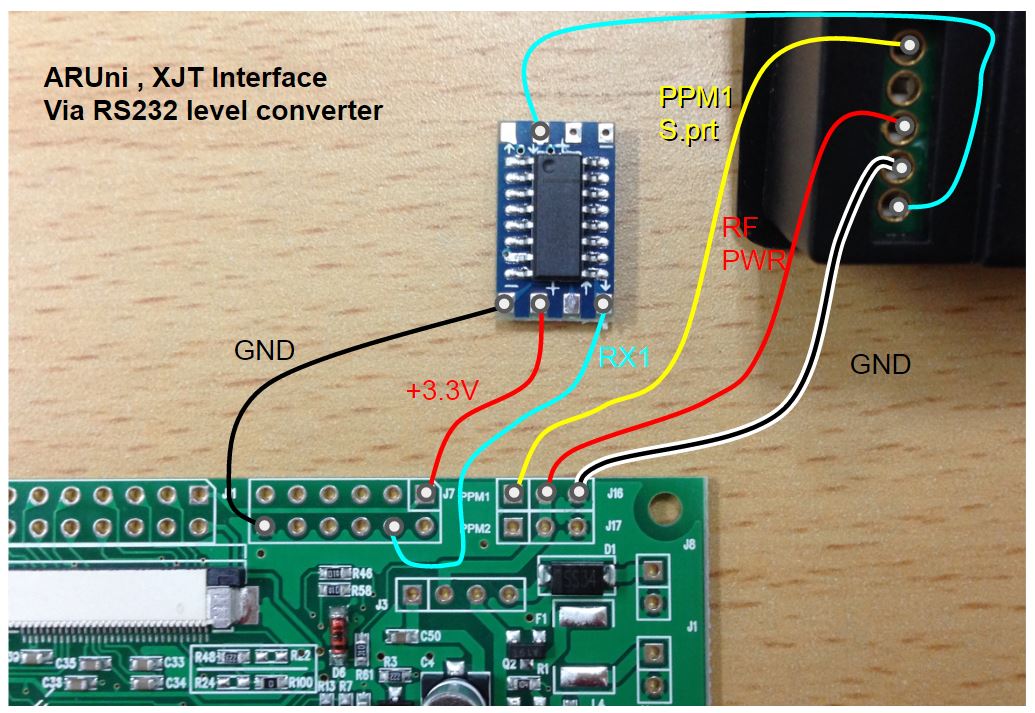

Вариант 1: подключение к внутренним контактам

При использовании ВЧ-модуля FrSky XJT этот вариант представляется наиболее оптимальным, т.к. задействует внутренние контакты интерфейса ВЧ-модуля. При этом нет необходимости во внешних проводах. Подключение необходимо выполнить по следующей схеме:

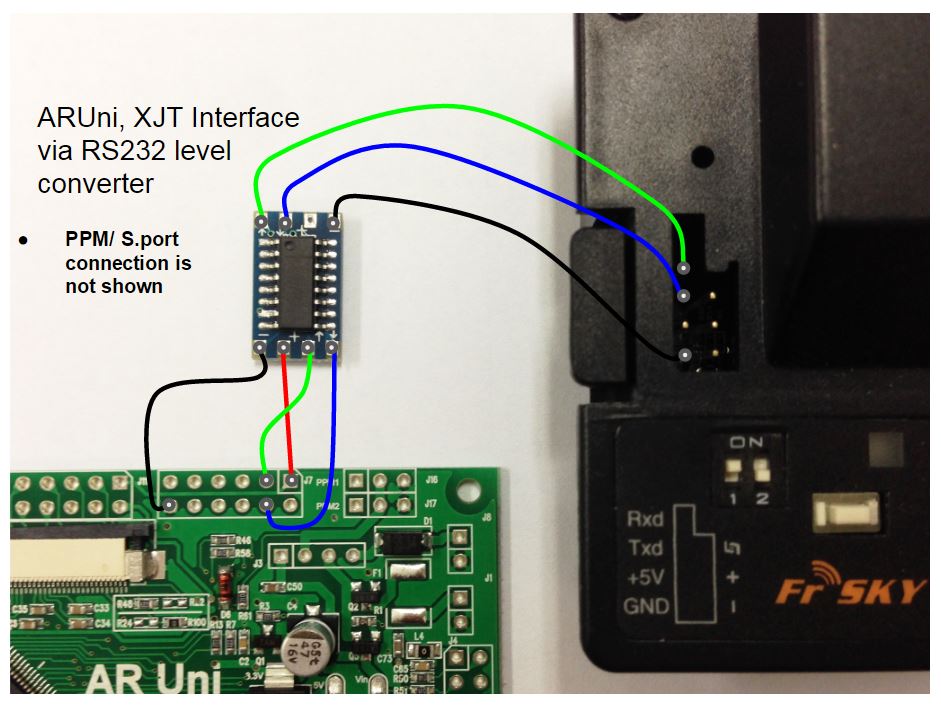

Вариант 2: подключение через внешний разъем ВЧ-модуля

Если же по какой-то причине первый вариант окажется неудобен, можно подключиться используя внешний разъем S.Port на самом ВЧ-модуле:









Подключение других модулей (например, FrSky DJT) может быть выполнено аналогично, однако .следует учитывать специфику модулей. В частности, для FrSky DJT при подключении по Варианту 1 потребуется доработка самого ВЧ-модуля и, как один из вариантов, она может быть выполнена так, чтобы исключить необходимость использования конвертера уровней RS232. В случае возникновения вопросов, пожалуйста, свяжитесь с нами. мы будем рады Вам помочь!
